患者的體位和C臂的調測位置在每種類型的阻滯中均有說明（圖1-1）?；颊唧w位的選擇與三個因素有關：安全性、阻滯的人路和患者的舒適度，這其中優先考慮的是安全。對解剖結構的理解是至關重要的，因此，每種阻滯進行前都應當對相關的局部解剖進行討論。在進行神經阻滯操作時，只要能夠避免鄰近結構的損傷就是最好的操作，一個恰當?shù)睦泳褪歉骨簧窠?jīng)叢阻滯。盡管肋緣和椎體在X線透視下很容易就能看到，正確推斷腹部大動脈的位置，橫膈膜和胸膜的影像學，鄰近肝臟、腎臟和脾臟的各器官位置才是決定進行成功穿刺和安全操作的保證。當你每次回顧區域麻醉解剖時，會發現盡管同一個靶點可以從不同的角度穿刺進針，但是只有一種技術方法可以放射線顯影，而這種顯影技術的選擇是根據操作危險最小化來決定的。

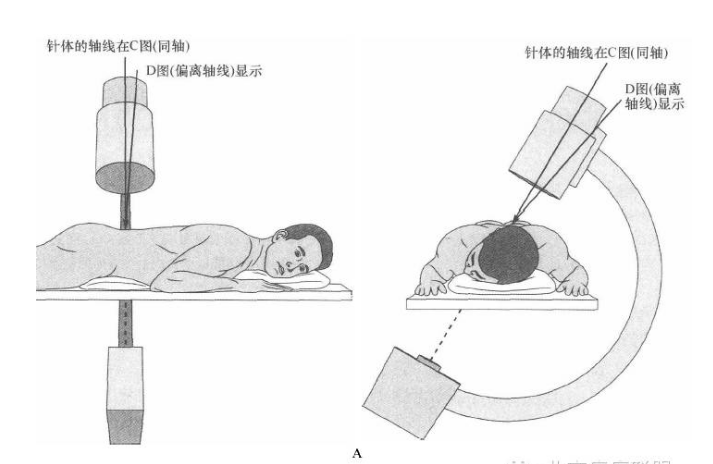

A.顯示同軸左側腰椎關節突關節內注射的恩者體位和（C形臂的軸線圖像。針體的軸線在C圖(同軸)和D圖（偏離軸線）顯示。B經調整后顯示L5/S1的關節突關節和關節面。一根18G的穿刺針經表皮與靶點位置在影像學上重疊，決定進針麻醉的皮膚位點。C經同軸技術針體在l5/S1關節面上方顯示良好，針體在針尖正上方。D．抵至L5S1關節面的針與X線束不同軸，顯示側位和正中位。E經過同軸調整后進針，但是不能位于L5/S1關節面的靶點(×)上方
盡管一些操作實際上可以很簡單地進行（例如外側人路的頸內側支阻滯），內在的危險性提示經驗性的操作最好謹慎，頸髓復雜的透視影像往往很混沌。最后，在其他條件等同時，選擇盡量讓患者感覺舒適的體位。事實上，絕大多數患者在仰臥位比俯臥位更舒適，尤其在頸椎注射下。一旦你理解了進針點和目標結構之問即表皮和最后針抵達的靶點之間的解剖結構，你可以選擇各種患者的體位和C形臂的調測位置來適合你的操作。
C形臂調測可以用于每項阻滯的顯影．C形臂的大致角度可以在操作中描述說明。描述包括患者體位，以及根據X線發射源經患者機體至增強器的C形臂角度。減少放射暴露很重要，X線源應當在X線_作臺下保存（見圖2-5）。因此，當患者俯臥與C形臂沒有成角度時，得到的就是前一后位圖像；當體位是俯臥位時，得到的就是后一前位圖像當C形臂從矢狀位向外側旋轉就得到斜位像。因此，當X線路徑與頭的軸位線成角時稱為顱骨成角，與足部軸線成角則稱為尾部成角。
二、同軸技術
同軸技術可以在影像學引導下提高注射的準確性，加快速度，使操作更安全、舒適。術語“軸向”用于強調穿刺針路徑和X線的共享軸線。在這種技術下，穿刺針尖從表皮抵達最終目標的整個針的深度方向幾乎成一直線a針尖和靶點位置一直可見。然而，傳統意義上的進針方式，就必須標記表皮進針點，進針直至穿刺針接觸至骨組織。任何對穿刺針方向的調整必須將針完全退出原來的深度，才能再次調整方向。在以往非同軸技術中，影像學引導也有應用，但只是僅用于最后穿刺針的定位。

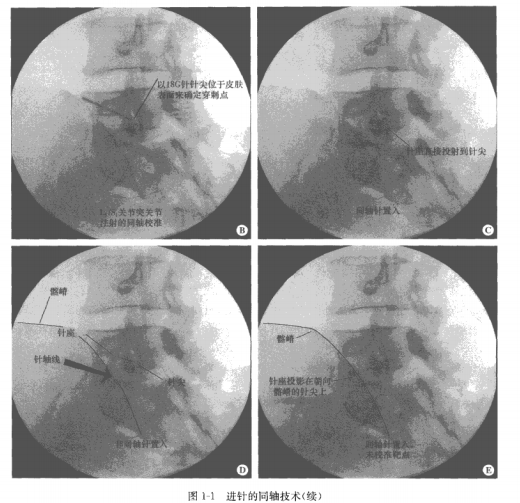

在圖1-1中顯示了腰椎小關節內注射的同軸技術。通過C形臂的轉向X線顯示不同
的關節軸線（見圖1-1A），腰椎小關節的注射可以在清晰圖像引導下進行。一旦小關節顯示清晰，應用一根不透X線的穿刺針經表皮直至抵達靶位關節（見圖1-1B）。應用這種技術，表皮至靶點的整個路徑在X線軸位
上均可顯示。表皮和皮下組織的麻醉藥也可以直接通過有標記的針尖給予。穿刺針首先進入一小段距離，當皮下組織至靶點的路徑確定后再進針口針的角度可以適當調整，因?yàn)樗荒苁冀K與X線的方向完全平行。最初的調整可以不用影像學介導——需要估測C形臂射線的軸線方向，并調整最初穿刺針的軸向，有必要使它們大致處在同一軸線上。進針首先要淺，當與X線曝光軸線對齊后再繼續進針(見圖1-1C)。當針的針干和針尖重疊并可見到中心可透光的圓圈時，就表明針與X線曝光軸完全對齊了。只有在穿刺針調整成這樣的位置時才可以繼續進針。這里給出了一些最初固定針方向困難的例子：圖1-1D顯示針的方向不易調整，圖1-1E顯示針的軸向調整好了，但是沒有與靶點對齊。只要穿刺針的方向直對靶點，就可以繼續進針直至抵達靶點。如果穿刺針的軸線并沒有覆蓋靶點，那么穿刺針需要調整位置并移動直至覆蓋靶點。穿刺針方向和射線軸向小的偏差很容易糾正；大的偏差就不可避免地會導致針的路徑偏離最終靶點位置。
三、穿刺針
影像學介導下的穿刺針是22G、長3.5英寸①（大約10cm）的Quincke脊椎穿刺針（圖J-2）。除非極深的深度外，針的長度適合大部分穿刺。Quincke針尖銳利，容易通過絕大多數組織。22G穿刺針在直徑和硬度上的協調度很好，因?yàn)樾≈睆降拇┐提橂m然疼痛感覺輕微，但是缺少硬度，更易彎曲。

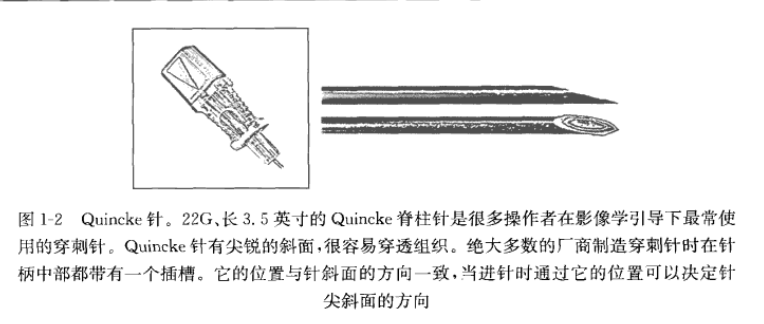

圖1-2 Quincke針。22G、長3.5英寸的Quincke脊柱針是很多操作者在影像學引導下最常使用的穿刺針。Quincke針有尖銳的斜面，很容易穿透組織。絕大多數的廠商制造穿刺針時在針柄中部都帶有一個插槽。它的位置與針斜面的方向-．致，當進針時通過它的位置可以決定針尖斜面的方向

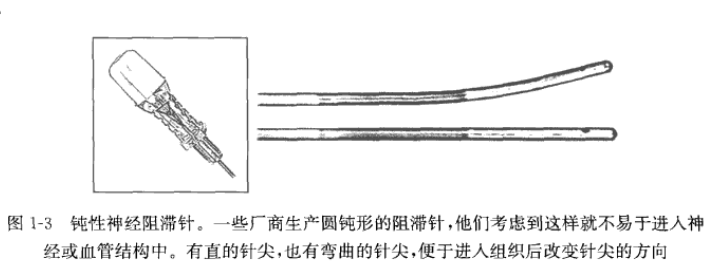

圖1-3鈍性神經阻滯針。．一些廠商生產圓鈍形的阻滯針，他們考慮到這樣就不易于進入神經或血管結構中。有直的針尖，也有彎曲的針尖，便于進入組織后改變針尖的方向

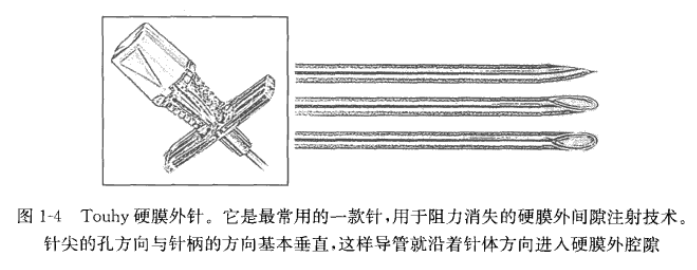

圖1-4 Touhy硬膜外針。它是最常用的一款針，用于阻力消失的硬膜外間隙注射技術。針尖的孔方向與針柄的方向基本垂直，這樣導管就沿著針體方向進入硬膜外腔隙
有幾個廠家現在制造了鈍性針尖或圓形針尖（圖1-3），認為鈍性針尖進針時不易損傷神經和動脈。大多數廠商制造的穿刺針都帶有彎曲的尖端（圖1-3），這樣可以允許進針時改變方向。此外，操作者在應用穿刺針時也可以很容易地在筆直的針尖上做出一個曲度。
用于硬膜外穿刺最常見的穿刺針是Touhy穿刺針。它可以產生各層面阻力的消失感（圖1-4）。Touhy穿刺針自帶一個尖端的曲度，遠端開口的方向幾乎與穿刺針體軸線垂直。針的設計可以將導管通過針體置人硬膜外間隙，并平行于硬膜方向。Touhy針可用于硬膜外單次穿刺、導管置人和硬膜外脊髓電極置人技術。Touhy針型號多樣，最常用的是18G和20G、長8cm的穿刺針。
四、進針方向的調整
應用精確的同軸技術后，穿刺針抵達靶點目標只需改變很小的方向。大多數穿刺針使用了精確的同軸技術后幾乎不需要改變方向，有斜面的針尖不需要任何的彎曲。

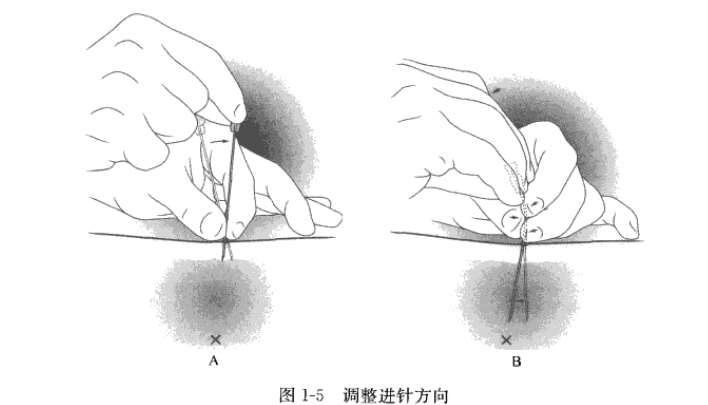

在圖1-5中顯示了定位一根22G、長3.5英寸脊椎穿刺直針的穿刺技術。多數制造商設計了針體帶槽口的鎖和鑰匙模式。槽口方向能顯示針斜面洞口的方向。帶斜口的針穿過組織時可以通過轉向斜面洞口輕易轉變方向（圖1-6）；因此，當進針時，通過斜面切口的轉向，操作者就可以改變針尖的方向。然而，如果呈直線性偏離，斜口針尖尺寸小，可改變的幅度僅為數毫米。如果試圖產生更大的角度變化，又處于組織重疊的情況下，最好對穿刺針重新定位（見圖1-5A）。一旦穿刺針進入組織深度過深，超過幾厘米就不能大范圍地改變角度，這時通常需要將穿刺針拔出一段距離至更表淺的位置重新定位進針。引導穿刺針進針方向的一個簡單辦法是一只手抓住經皮進針的位置，另一只手抓住針體。通過固定針體的中間部位和向相反的方向移動針體，針體也隨之改變方向，針體即出現一個弧度(見圖1-5B)，并且穿刺針可以根據預想的方向轉換角度。避免過度彎曲針體，否則當松開針體時它不會再變成直的針體。過度彎曲針體幾乎不會對轉向有什么幫助，并且最終導致穿刺針扭轉畸形，進而不可能繼續前進。過度并反復地彎曲針體還會導致針體的軸線折斷。
A．當針尖位置表淺時改變針的方向，這樣就改變r(jià)針體軸線的整個方向。針尖在向深部進針前．向中心點相對的方向移動才能與靶點(×)位置對齊。B如果針尖已經進入很深的組織后，改變方向的可能性就很小。更深部組織針尖的方向改變通過一只手握住進皮針桿的位置，另一只手握住針的尾部。通過轉動針桿的位置并在針尾部朝向反方向移動，就出現一個沿針桿的弧度，就能朝向靶點(X)方向轉動

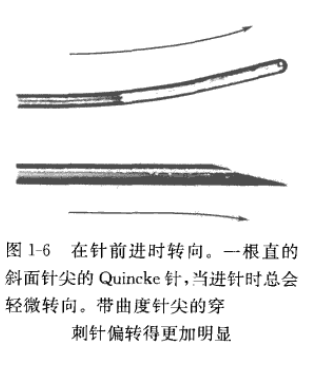

圖1-6 在針前進時轉向。一根直的斜面針尖的Quincke針，當進針時總會輕微轉向。彎曲尖的穿刺針偏轉得更加明顯。
一些操作者提倡在針尖近端做出一個帶有幾毫米的弧度。實際上，許多制造商銷售的穿刺針用“弧形’或“角形”針尖就是根據這個目的。這種小的弧度可以預測針尖方向的偏離并幫助針體轉向至靶點（見圖1-6）?；《柔橌w的型號和尺寸因不同的制造商而不同，操作者只有反復操作才能掌握每種針的特點。在大多數情況下，應用直針和同軸技術。然而，當實際的靶點應用同軸線技術仍不能與進針表皮點對齊時，這種情況下在進針時用有弧度的針體就有助于操作轉向6這種情況見于L5/S1水平椎間盤造影技術。椎間盤的水平在頭尾軸向上成角，并位于盆腔邊緣下方。骶骨翼和髂嵴正好位于表皮和纖維環的后外側邊緣之間。帶弧度的針體在引導下可以繞過骶骨翼并朝向隱藏在其后的椎間盤方向進針。
內容來源：《C形臂引導介入治療基本知識及技術》
翻譯：馬 玲 黑龍江省大慶市油田總醫院疼痛
校對：岳劍寧 倪家驤 首都醫科大學宣武醫院疼痛科
